当前位置:首页  >  产品中心  >  天瑞仪器  >  天瑞镀层膜厚仪  >  天瑞能量色散X射线膜厚仪
型号:

天瑞能量色散X射线膜厚仪

描述:天瑞能量色散X射线膜厚仪-智能型Thick800A是天瑞仪器股份有限公司的集多年X荧光测厚仪经验,专门研发的一款上照式膜厚测试仪。仪器外观简洁大方,通过自动化的X轴Y轴Z轴的三维移动,双激光定位和保护系统,实现对平面、凹凸、拐角、弧面等各种简单及复杂形态的样品进行快速对焦精准分析。

  • 厂商性质

    经销商
  • 更新时间

    2024-04-27
  • 访问量

    1132
详细介绍
品牌SKYRAY/天瑞仪器行业专用类型通用
价格区间面议仪器种类台式/落地式
应用领域农业,文体,建材,电子,印刷包装

天瑞能量色散X射线膜厚仪产品说明、技术参数及配置

智能型Thick800A是天瑞仪器股份有限公司的集多年X荧光测厚仪经验,专门研发的一款上照式膜厚测试仪。仪器外观简洁大方,通过自动化的X轴Y轴Z轴的三维移动,双激光定位和保护系统,实现对平面、凹凸、拐角、弧面等各种简单及复杂形态的样品进行快速对焦精准分析。

天瑞能量色散X射线膜厚仪性能优势

配置——采用高分辨率SDD探测器;分辨率高达140eV
上照式设计——实现微小不规则表面样品如弧形,拱上照式设计形,凹槽,螺纹等异形的快、准、稳高效检测
高精度自动化的X轴Y轴Z轴的联动装置实现对样品的精准对焦快速检测
采用高度自动定位激光,可快速精准定位测试高度,以满足不同尺寸的镀层测试
多种准直孔可供选择——准直孔:0.05*0.3mm;Ф0.1mm;Ф0.2mm;Ф0.3mm;Ф0.5mm
定位精准——样品可快速精准定位
操作简易——全自动智能集成设计,让检测轻松完成

技术优势

仪器配置高

图1

图2

智能型Thick 800A采用的是业内SDD半导体电制冷探测器,分辨率可达140eV,可以很好的区分相邻元素谱峰。
以Au/Ni/Cu镀层为例,正比计数盒仪器谱图如图一,从谱图可以看出铜镍两元素的谱峰重叠严重,金的峰形与样品本底重叠;不利于元素准确分析。
图二是半导体SDD仪器测试Au/Ni/Cu的光谱图,从谱图可以看出铜镍金这三个元素的谱峰得到很明显的区分,有利于元素精准分析。

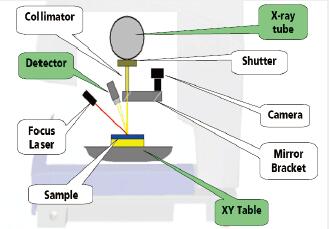

聚焦光路设计

智能型Thick 800A采用*的光路交换装置,让X射线与摄像光处于同一垂直线,达到激光点与测试点一体,且X光高度聚焦;配合FP软件达到对焦变焦功能,实现微小不规则样品的精准测试;高集成的光路交换装置与接收器的角度可缩小一倍,有效的减少弧度倾斜放样带来的误差。

特制滤波片实现低背景测量


通过特制滤波片可以有效降低X荧光的吸收与增强作用,减小背景散射,提高对超薄金属元素的检出限(可以达到0.005um),实现超薄金属镀层厚度分析。

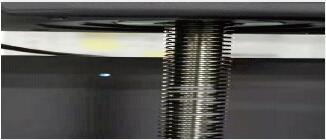

高精度定位技术

高精度移动平台可精确定位测试点,平台电机重复定位精度小于0.005mm;移动平台可通过测试软件可视化操作:鼠标可控制移动平台,鼠标点击的位置就是被测点。

FP算法

智能型Thick 800A分析核心技术----FP算法
元素厚度精准检测
微区分析、薄膜分析、高级次谱线分析

更加专业和人性化的测试软件

①主界面增加曲线快速切换功能;
②鼠标移动快捷键更改不需要ctrl,鼠标点哪,样品平台就会移动到哪里,更加方便客户测试;
③镀层厚度自动判定,客户可以根据需要自定义判定标准;
④工作曲线界面加入备注名称可编辑,并可以显示在主界面曲线界面,对英文元素做备注说明,方便客户区分,界面对客户更加友好
⑤自动生成测试报告,测试历史数据查看、检索等
⑥行业解决方案,如精密部件钕铁硼镀镍镀铜再镀镍,电泳漆测厚度,铝塑膜测试镀铝的厚度等
